Spajanje Hi-Temp izmjenjivača na filter i krug grijanja

Za spajanje na sekundarni krug s bazenskom vodom koristi se PVC vijak od 50 mm. U njega se mora zalijepiti cijev od 50 mm.

Za spajanje primarnog kruga s vodom za grijanje koristi se unutarnji navoj od 1".

Četiri rupe promjera 8 mm na stražnjoj strani izmjenjivača topline služe za pričvršćivanje na zid . Može se postaviti i okomito i vodoravno.

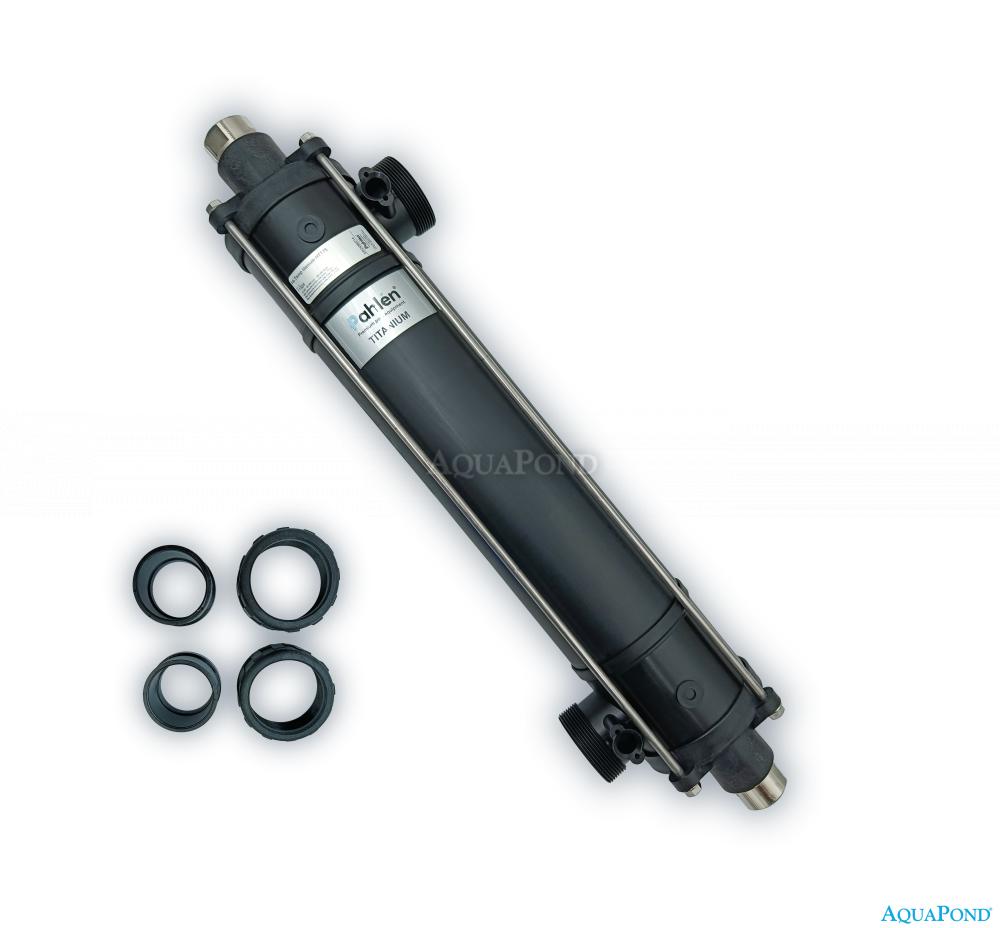

Sadržaj paketa

• Tijelo izmjenjivača
• 2 plastična vijka s brtvom

Tehnički parametri izmjenjivača Hi-Temp 75:

• Snaga: 75 kW
• Maks. tlak vode za grijanje: 5 bara
• Protok vode za grijanje: 3,4 m ³ / h
• Gubitak tlaka vode za grijanje: 2,5 bara
• Maks. pritisak vode u bazenu: 4 bara
• Protok vode u bazenu: max. 18 m ³ / h
• Gubitak tlaka bazenske vode: 1,2 bara
• Priključak vode za grijanje: unutarnji navoj 1"
• Priključak bazenske vode: 50 mm PVC ljepljenjem
• Maksimalna temperatura vode za grijanje: 100°C
• Maksimalna koncentracija klora: 3 mg/l
• Težina: 3,6 kg
